該級艦90年代初期列編服役。艦長133米，艦寬15米，滿載排水量3800噸，航速28節，續航力7800海里。裝備32管“海狼”艦對空導彈發射裝置，四聯裝“捕鯨叉”導彈發射裝置2座，三聯裝魚雷發射裝置2座，直升機2架。由于自動化程度相當高，操縱簡便，僅編制177人。該級艦在世界上最先進使用了電力推進和燃氣輪機推進聯合動力方式，探測設備齊全而完善，電子戰設備位居師姐一流，被公認為全球最先進的護衛艦。計劃建造8艘，最終建造幾艘，目前還未確定。不少西歐國家正與英國商談，期望購得此級艦只。
相關資料：
滿載排水量：4 200t。標準排水量：3 500t。艦總長：133m。艦寬：16.1m。吃水：5.5m(螺旋槳處)，7.3m(含聲吶)。航速：28kn，15kn(柴-電推進)。
續航力：7 800 n mile／15kn。
人員編制：181人(其中13名軍官)。
動力裝置：CODLAG。2臺羅-羅公司的“斯貝”SMA(F 229～F 236號艦)或SMIC(從F 237艦起)燃氣輪機，持續功率23.2MW；4臺帕克斯曼公司的12CM柴油機，6MW；2臺通用電氣公司的發動機，功率3MW，雙軸。
導彈：2座麥道公司的四聯裝“魚叉”艦對艦導彈發射裝置，主動雷達尋的，射程134km，飛行速度0.9Ma。戰斗部重27kg(84C)，通常攜帶4枚。
英國宇
艦炮：1門“維克斯”114mm／55 MK 8艦炮，仰角55°，對海射程22km，對空射程6km，射速25發／min，彈重21kg。2座DES／MSI DS 30mm／75 MK 1艦炮，仰角80°，對海射程10km，對空射程3km，射速650發／min，彈重0.36kg。
魚雷：2座雙聯裝克雷海洋公司的324mm固定式魚雷發射管，馬可尼公司的“鯆魚”魚雷，主／被動尋的，航速45kn，射程11km，聚能炸藥，戰雷頭重35kg，航深750m。自動裝填彈9分鐘。
對抗措施：全套DLB。4座雙聯裝“海蚊”6管130mm／102mm固定式誘餌發射裝置。182型拖曳魚雷誘餌。雷卡公司的UAF-1“彎刀”和雷卡-索恩公司的UAT(F 137以后艦、改型艦)電子支援措施。675(2)型或雷卡公司的“蝎子”電子干擾系統。
作戰數據系統：英國宇航公司的“塞曼”DNA作戰數據自動處理系統，數據鏈11、14鏈路，適當時候使用JTIDS 16號鏈路。馬可尼公司的“賦稅”1D衛星通信系統。
火控系統：英國宇航公司的GSA 8B／GPEOD光電指揮儀。GWS 60火控系統(用于艦對艦導彈)，GWS 26火控系統(用于指控艦對空導彈)。
雷達：對空／對海搜索——1部普萊西公司的996(I)型三坐標雷達，E／F波段。
導航——凱爾文·休斯公司的1007或雷卡-德卡公司的1008型雷達，I波段。
火控——2部馬可尼公司的911型雷達，Ｉ/Ku波段。
敵我識別——1010／1011型。
聲吶：費倫蒂／湯姆遜·辛特拉公司的2050型艦首聲吶，主動搜索和攻擊。道梯公司的2031Z型拖曳陣聲吶(F229，F230-F239號艦)，被動搜索，甚低頻。從2003年開始將被2087型聲吶取代，這是一型主動低頻拖曳陣聲吶，VLF被動陣。
直升機：1架韋斯特蘭公司的“大山貓”HMA 3／8或1架EH 101“默林”HAS 1直升機。
說明：1984年10月29日從亞羅船廠訂購了首艦，1986年9月訂購了另3艘艦，1987年10月打算再投標4艘以上，但到1988年8月只訂購了3艘。1988年晚些時候再次打算投標4艘艦，結果也僅在1989年12月19日訂購了3艘。1990年訂購了另6艘艦，但直到1992年1月23日在又訂購了3艘以上艦時才發出訂貨合同。最后3艘艦1994年11月29日投標，1996年2月28日訂購。該級艦最終目標是建造13艘，但目前不可能超過16艘。
從2001年開始對“海狼”導彈做中期現代化改進，包括改進I波段雷達和對I／K波段火控雷達增加光電跟蹤頻道。該艦采用了使聲、磁、雷達和紅外特征最小的隱身技術，設計上包括所有結構上的垂直表面均向內傾斜7°角，水線以上的各種外板連接處均采用圓角過渡，降低紅外輻射和降低輻射噪音的艦體“氣幕”系統。在拖曳陣聲吶作業期間，柴-電和燃氣輪機聯合推進系統提供了安靜的運行功率。盡管SM1C燃氣輪機聯合功率有可能達41MW，但受到輸出齒輪箱的限制。“威斯敏斯特”號艦建造時已安裝了“天網”衛星通信系統(DNA 1)2階段軟件，早期建造的沒有綜合數據系統的艦也正在安裝該軟件。后續幾個階段的軟件1997年開始安裝所有后造的艦。2031型拖曳陣聲吶安裝在前10艘艦上，取代它的2087型LFAS聲吶2003年后才會投入使用。
F233、F229、F234、F237、F239和F8O號艦基地在普茨茅斯(第四護衛艦中隊)，其余艦在德文波特基地(第六護衛艦中隊)。
(一)研制背景與計劃
1.“公爵”級的產生
“公爵”級的代號為23型，23型護衛艦的產生最早起源于70年代中期，當時開始考慮一型新的反潛護衛艦，準備替換將來退役的“利安德”級護衛艦。那時正在訂購的X型護衛艦雖被認為是最優秀的護衛艦，但是對于批量建造來說造價太貴了。為此，曾出現過兩型護衛艦的方案。一個是既想滿足英海軍又能滿足出口要求的24型方案，被英海軍否定了；另一個是按參謀部1979年6月提出的裝備拖曳線列陣聲吶的輕型武備的排水量2000t的25型護衛艦，這一方案最后亦被海軍否定了。1982年3月英海軍參謀部重新編制新護衛艦的要求，新艦要求設有直升機庫，并裝備“海狼”點防御導彈。接著馬島海戰爆發，隨后1982年12月國防白皮書“吸取的教訓”出版，參謀部又改變了對新艦的要求，如要求新艦裝備1部大型聲吶、1座對岸火力支援的艦炮、更多的反艦導彈、垂直發射的“海狼”艦空導彈等。變化的結果就是23型護衛艦。
1984年4月，亞羅造船公司接到了進行施工設計的合同。首艦“諾�？恕碧栍�1984年10月簽訂購合同，亞羅造船公司于1985年12月開工建造首艦，1987年7月下水，1990年6月完工服役。
2.建造計劃
23型原計劃建造總數23艘，現在看來不會超過16艘。到目前完工服役的已經13艘，還有3艘正在建造之中，于2000年第四季度至2(112年建成服役。
3.使命任務
�、贋樘鼗熳鲬鹁庩爤绦幸苑礉摓橹鞯亩嘤猛咀o衛任務。
�、跒檠a給編隊執行以反潛為主的多用途護衛任務。
�、蹫檫\輸船隊執行護航任務。
(二)總體性能與裝備
1.主尺度與性能
艦長(m) 133
艦寬(m) 16.1
吃水(m) 5.5(至螺旋槳)；7.3(至聲吶罩)
標準排水量(t) 3500
滿載排水量(t) 4200
航速(kn) 28；15(柴電推進)
續航力(nmile/kn) 7800/15
艦員(名) 174(12名軍官)；185個鋪位(16名軍官)
2.動力裝置
23型采用CODLAG柴油機電力推進與燃氣輪機聯合使用的聯合動力裝置。2臺斯貝SMlA燃氣輪機(F229-F236艦)或斯貝SMlC(從F237艦開始的后續艦)，持續功率22.86MW(31100hp)；4臺Paxmanl2CM柴油機，5.95MW(8100hp)，2臺GEC推進電機，2.94MW(4000hp)；雙軸。
3.武備
(1)反潛武器系統
由直升機和反潛魚雷組成遠程及中近程二個層次的反潛火力。
1架“山貓”HMA3/8型直升機或1架EH-101直升機。HMA8型為英海軍使用的最新型號，最大起飛重量超過5t，裝有“海浪花”雷達和“海貓頭鷹“熱成像儀、吊放聲吶、ASQ?504(V)磁探儀，可帶2枚MK46或“鳙魚”魚雷。帶吊放聲吶和1枚魚雷在搜索區上空巡邏2小時20分時的作戰半徑為37km。EH-101的最大起飛重量為13t，裝有ApSl37搜索雷達、新型號吊放聲吶、聲吶浮標和AQS-903聲處理裝置，可帶4枚“鋪魚”或MK46魚雷。
EH-101的作戰半徑估計在150km以上。
2座雙聯裝的固定式魚雷發射管裝在直升機庫內，向正舷側發射，發射“鯖魚”反潛魚雷，“鳙魚”魚雷41kn時的航程1lkm。9min內自動再裝填。
此外，還有182型拖曳魚雷誘餌一套。
(2)反艦武器系統
由直升機“魚叉”導彈、114mm艦炮和30mm艦炮組成遠中近四個層次的反艦火力。
直升機帶反艦導彈可以攻擊遠程的水面艦艇。
2座四聯裝的“魚叉”反艦導彈射程為130km。
1座單管MK8型114mm艦炮的對海射程為22km，發射率25發/min。
2座單管30mm艦炮的對海射程為10km。
(3)對空武器系統
由“海狼”導彈、100mm艦炮和30rain艦炮組成三個層次的中近程對空火力。
GWS26-1型“海狼”導彈垂直發射系統，32個發射單元，“海狼”導彈由雷達和電視跟蹤，射程6kin；1座MK8型lsl4mm艦炮的對空射程為6km；2座單管30mm艦炮的對空射程為3km，發射率為650發/min。
據美國“國防市場情況報告”報道，23型在機庫的兩側裝備了2座激光炮，用于末端防御非常有效。這一情況尚待證實。
此外，還有電子戰系統的干擾機和“海蚊”干擾火箭等軟殺傷手段。
23型護衛艦的外形、配置及照片見圖2.64和圖2.6-5。
4.主要電子設備
雷達
圖2.6-4英國23型護衛艦
2座四聯裝“魚叉”反艦導彈發射裝置；“海狼”導彈垂直發射裝置；1座單管MK8型114mm艦炮；2座單管30mm艦炮；2座雙聯固定式的魚雷發射管；4座六管“海蚊”干擾火箭；UAF-1“短箭”偵察機；SCOTlDSATCOM衛星通信天線；GSA-8B/GPEOD光電指向器；996(1)型三坐標對空/海警戒雷達；911型火控雷達2部；“山貓”HMA3/8型直升機1架，或EH-101直升機1架。
996(1)型三坐標對空/海警戒雷達1部；1007型導航雷達或1008型導航雷達1部；911型火控雷達2部；1010/1011型敵我識別器。996(1)型雷達是全艦的對空對海警戒雷達和武器的目標指示雷達，作用距離85nmile；911型火控雷達由996(1)型雷達指示目標進行跟蹤，“海狼”導彈發射后立即鎖定“海狼”導彈，然后目標和導彈一起跟蹤，導彈是通過瞄準線導引至目標。從23型艦火控雷達的配置看來，“魚叉”導彈和114mm炮的火控雷達均由它兼之。
(2)聲吶
2050型低頻球首聲吶1部，作用距離16nmile，主要用于搜索與目標指示，被動工作方式可用于修正線列陣接收的信息，也具有被動魚雷告警能力。2031Z型(F229-F239號艦)拖曳線列陣聲吶1部，從2003年開始將用2087型主動低頻拖曳線列陣聲吶替換，2087型帶有一個VLF的被動陣。
(3)電子戰系統
ESM系統裝UAF-1“短箭”偵察機，從F237號艦開始裝UAT偵察機，然后再換裝F230-F-236號艦的UAF-1偵察機。
ECM系統裝的是675(2)型干擾機或者是Racal公司的“天蝎座”(Scorpion)干擾機。
4座六管“海蚊”干擾火箭；1套182型拖曳魚雷誘餌。
(4)火控系統
GSA8B/GPEOD光電指揮儀1套；GWS60“魚叉”導彈火控系統1套；GWS26“海狼”導彈火控系統1套。
(5)作戰指揮系統
23型裝備SSCS水面艦船指揮系統1套，設有11號和14號數據鏈，并將裝16號數據鏈，還有SCOTlD衛星通信系統。
(三)技術特點分析及述評
23型護衛艦是一級裝備技術水平領先的以反潛為主的多用途護衛艦，具有如下技術特點：
1.生命力強
23型艦的設計可以說是經過了反復推敲、精心考慮，尤其是以馬島海戰中的慘痛教訓為借鑒，特別重視艦的生命力的設計，主要體現在以下方面：首先是消防和損管方面的設計。艦的消防、損管和通風等設施分區設計，全艦分成五個防火區，每個防火區成為一個獨立的部分，消防、通風和損管可以分區獨立進行。一旦一個區域戰斗破損，可以防止火、煙和有毒氣體的擴散，使損失限制在最小的范圍內；防火區分隔的橫艙壁具有足夠的防火能力，設有絕熱芯層，外面覆蓋防火的“克夫拉”裝甲涂層；每個防火區設有自己的損管中心，每個艙室設防火探頭；上層建筑一律采用鋼材，不使用鋁合金；電纜的皮采用非燃性材料；重要的動力裝置艙室和電子設備艙室加“克夫拉”裝甲保護；SSCS系統設預備作戰指揮室。

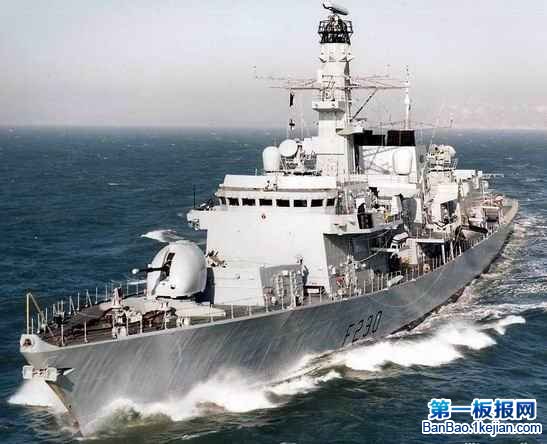

圖2.6-5 英國23型護衛艦照片
2.隱身性好
23型設計中采用了隱身技術，把聲、雷達反射、紅外和磁信號降至最低。聲隱身方面的主要措施是：戰后水面艦艇上開創性地采用電力推進，使巡航狀態下的噪聲大幅度降低，加速時使用的燃氣輪機推進系統也采用了全面的降噪技術，機艙使用氣幕、螺旋槳和減搖鰭使用了通氣降噪措施；雷達隱身方面已見報道的主要措施是外形的隱身設計，如干舷外傾、上層建筑側壁內傾7°、轉角處圓弧過渡等，估計在一些強反射部位會使用吸波涂層；紅外隱身的主要措施是煙囪采用了紅外抑制技術。
3.動力裝置新穎
23型艦采用CODLAG柴電和燃氣輪機聯合使用的動力裝置，這是開創性的，它為23型艦的安靜性和經濟性帶來了莫大的好處。巡航時采用柴油機電力推進，推進電機直接與推進軸相連，避免了齒輪箱的噪聲；4臺柴油發電機組均安裝在減振基座上，而且其中2臺安裝在煙囪后面的上層建筑內，這樣做既有利于動力裝置的生命力，又有利于減少機艙的噪聲源，還減少了機艙的空間；機艙的安靜性為首聲吶和拖曳線列陣聲吶提供了最佳的工作環境。采用電力推進極大地提高了23型艦的巡航經濟性，巡航時的續航力幾乎增加近一倍。
4.自動化程度高
23型艦設艦船控制中心，主機和輔機采用全自動化控制，正常巡航時只需2人值班。
由于全艦的自動化程度高，23型與同噸位的美國FFG7和俄羅斯的“無畏”級相比，艦員減少約50人；與英國自己的前一級護衛艦X型相比，艦員減少約100名。
